3D drónos felmérés és állapotdokumentáció
Nagy felbontású drónfelvételekből részletes, mérhető 3D modellt, pontfelhőt és térinformatikai adatállományt készítünk ipari területekről, építkezésekről, létesítményekről és nagy kiterjedésű munkaterületekről.
A 3D drónos felmérés gyors és hatékony megoldást kínál az aktuális állapot dokumentálására, tervezési alapadatok készítésére, térfogatmérésre és későbbi állapotváltozások összehasonlítására.
Mire használható a 3D drónos felmérés?
A drónos fotogrammetria segítségével rövid idő alatt nagy mennyiségű, egymást átfedő légifelvétel készíthető. Ezekből speciális feldolgozással részletes térbeli modell állítható elő.
A 3D felmérés többek között használható:
- ipari területek aktuális állapotának dokumentálására
- építési munkák előrehaladásának követésére
- depóniák és anyaghalmok térfogatának meghatározására
- létesítmények és épületek külső geometriai dokumentálására
- terep- és felszínmodellek készítésére
- felújítás vagy átépítés előtti állapot rögzítésére
- ismételt felmérések összehasonlítására
Hogyan készül a drónos 3D modell?
A felmérés első lépése a terület és a kívánt eredmény alapján kialakított repülési terv.
A drón előre meghatározott útvonalon, megfelelő képi átfedéssel készít nagy felbontású RGB-felvételeket. A képeket fotogrammetriai szoftverrel dolgozzuk fel, amelyből létrejön a pontfelhő, a háromdimenziós felület és szükség esetén az ortofotó vagy digitális felszínmodell.
Az RTK-alapú helymeghatározás segítségével az elkészült modell valós koordinátarendszerhez illeszthető.
Építőipar és kivitelezés
- Építési állapot dokumentálásaAz egyes kivitelezési fázisokról készített felvételek és 3D modellek segítik az előrehaladás követését.
- Homlokzatok képi rögzítéseNehezen hozzáférhető felületek részletes dokumentálása a későbbi szakértői vizsgálat támogatásához.
- TérfogatszámításDepóniák és anyaghalmok térfogatának meghatározása a feldolgozott felmérési adatokból.
Ipari létesítmények és üzemek
- 3D állapotmodellCsarnokok, épületek és ipari területek külső geometriájának digitális leképezése.
- Változások dokumentálásaIsmételt felmérésekből származó állományok a különböző időpontokban rögzített állapotok összevetéséhez.
- Tervezési alapadatokPontfelhők és modellek átadása előre egyeztetett formátumban, a tervezői feldolgozás támogatására.
Műemlékvédelem és ingatlanfejlesztés
- Digitális állapotmegőrzésÉpületek látható külső felületeinek részletes, textúrázott 3D dokumentálása.
- Szemléletes bemutatásTérbeli modellek és légifelvételek az ingatlan és környezetének áttekinthető bemutatásához.
- Felújítás előtti dokumentációA kiinduló állapot rögzítése, amely későbbi tervezéshez és összehasonlításhoz is felhasználható.

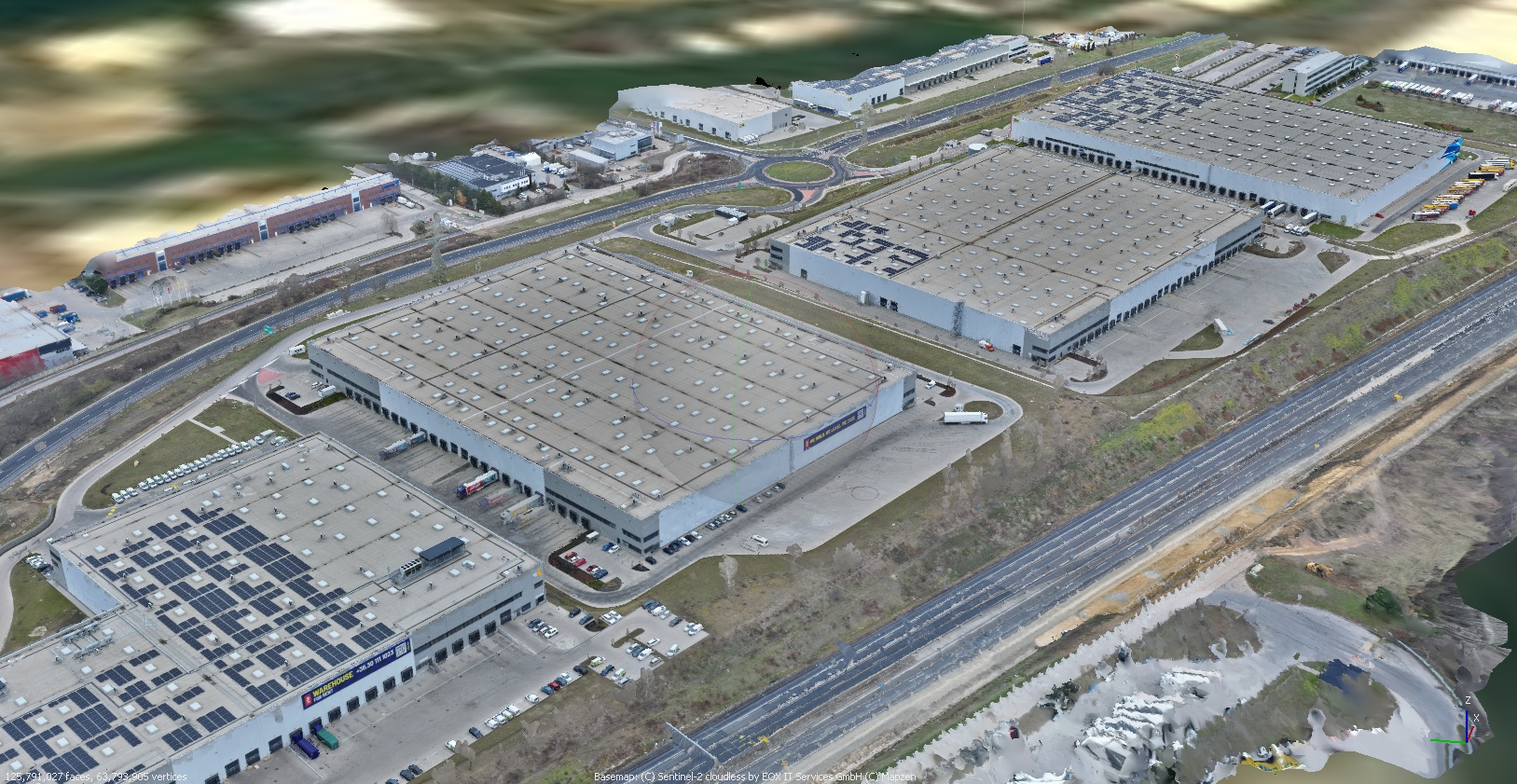

Példák a feldolgozott állományokra
Szeretne egy ilyen felvételt?
Tekintsen bele a drónfelvételekből készített térbeli modellekbe. A képekre kattintva nagyobb méretben is megtekintheti a részleteket.
Adatfeldolgozás és eredmények
A pontfelhőtől
a mérhető modellig.
Az egymást átfedő drónfelvételekből fotogrammetriai feldolgozással pontfelhőt, majd a feladatnak megfelelő térbeli modellt készítünk. Az eredmény részletességét és az elvárt pontosságot már a felmérés előtt egyeztetjük.

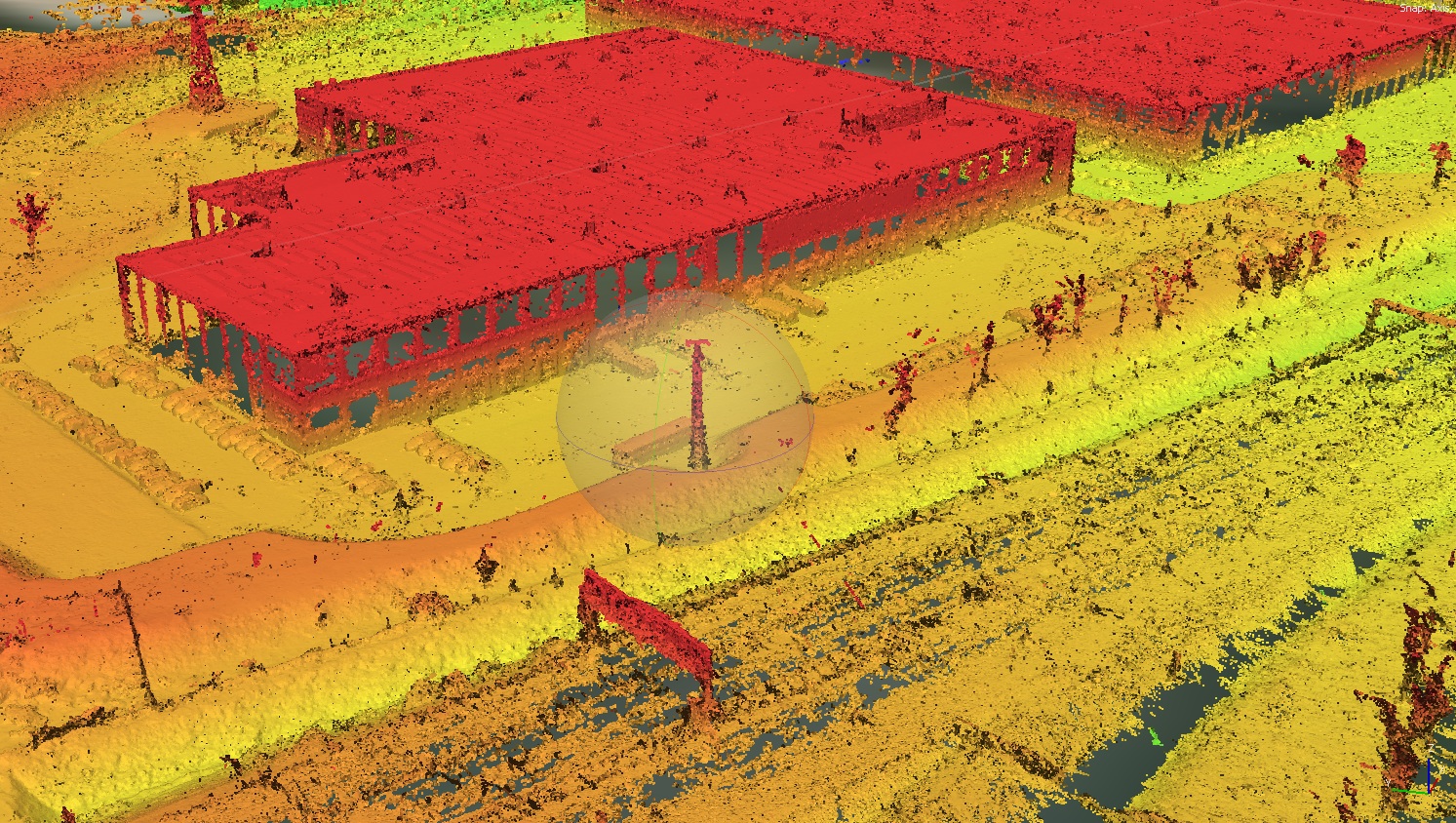

Fotogrammetria és pontfelhő
A különböző nézőpontokból készült felvételek közös képi részleteiből számítjuk ki a látható felületek térbeli helyzetét. Így jön létre a feldolgozás alapját adó pontfelhő.
Felület és textúrázott modell
A pontokból háromszöghálós felület állítható elő, amelyre a felvételek képi információja is ráilleszthető. Terepi feladatoknál TIN-felület is készíthető a további feldolgozáshoz.
Koordinátákhoz illesztés
RTK-adatokkal és szükség szerint földi illesztőpontokkal a modell a választott koordinátarendszerbe helyezhető. Az elért pontosságot a felmérési körülmények és az ellenőrzés is befolyásolja.
Ezt kapja kézhez
A felmérés eredménye,
rendszerezett formában.
A megrendelt feladattól függően az alábbi felvételeket és feldolgozott adatokat adjuk át. A pontos tartalmat és a fájlformátumokat az ajánlatban rögzítjük.
- 3D modell és pontfelhőA felmért terület vagy objektum digitális térbeli állományai.
- Képi dokumentációNagy felbontású drónfelvételek az adott állapot visszakereshető rögzítéséhez.
- Térképi és felszínadatokOrtofotó és felszínmodell, ha ezek részei a vállalt feldolgozásnak.
- Egyeztetett mérési eredményekTerület-, távolság- vagy térfogatadatok a projektben meghatározott feladat szerint.
Tovább használható állományok
Hogyan használhatja
fel az adatokat?
A feldolgozott állományok alapot adhatnak tervezéshez, állapotok összehasonlításához, mennyiségek meghatározásához és szemléletes projektbemutatókhoz.
Az átadási formátumot a felhasználás céljához és a fogadó szoftverhez igazítjuk. A szükséges konverziót, koordinátarendszert és importálási lehetőségeket előre egyeztetjük.
